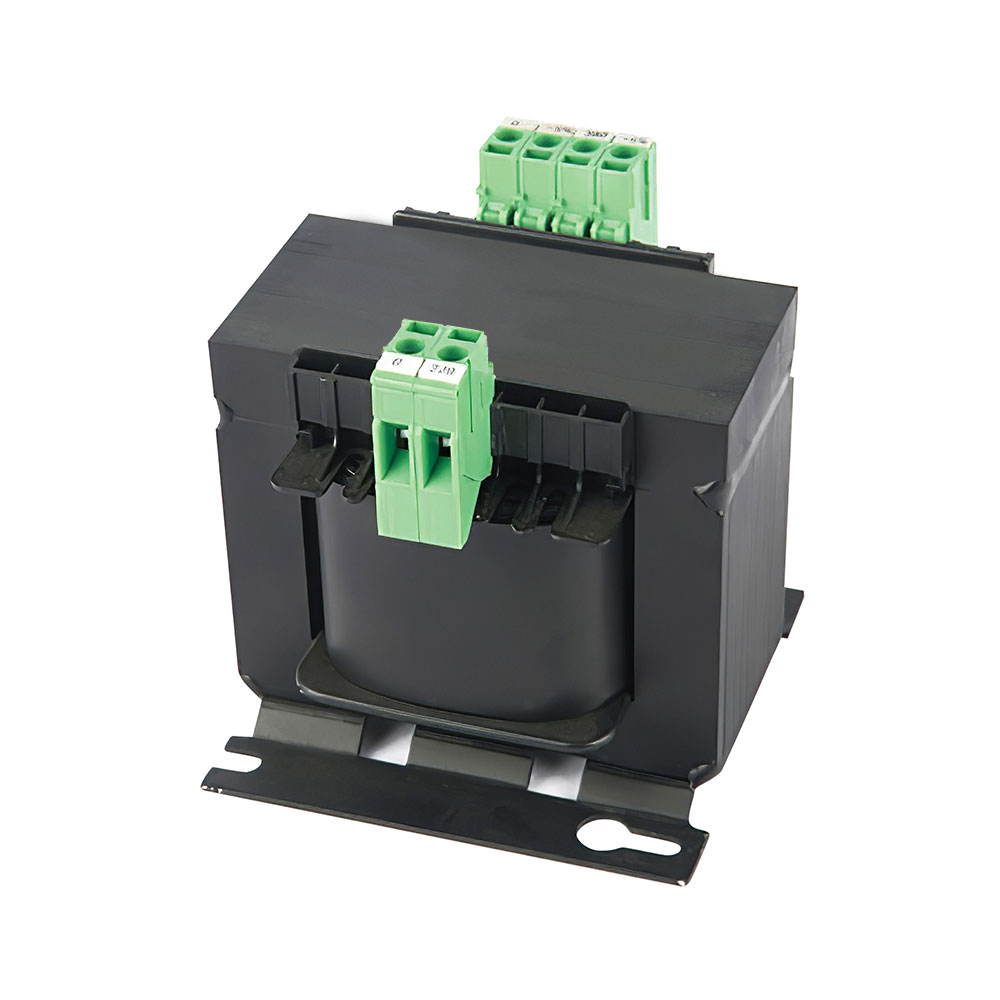

JBK5系列變壓器是我公司引進德國最新型變壓器系列
變壓器的硅鋼片于硅鋼片之間聯接、硅鋼片與底板聯接均采用氬弧焊焊接工藝
JBK5系列變壓器適用于交流50/60Hz
| 型號 | JBK5-40 | JBK5-63 | JBK5-100 | |
| 物料編碼 | 6010031 | 6010032 | 6010033 | |

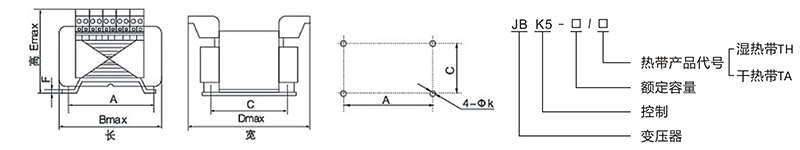

| 長B max | 78 | 78 | 84 | |
| 寬D max | 72 | 72 | 75 | |
| 高E max | 90 | 90 | 96 | |
| 安裝孔距 A | 56±0.15 | 56±0.15 | 64±0.15 | |
| 安裝孔距 C | 46±0.125 | 46±0.125 | 62±0.15 | |
| 安裝孔距 E | 4.6 | 4.6 | 4.6 | |
| F max | 1.5 | 1.5 | 1.5 | |
| 額定容量 （VA） | 40 | 63 | 100 | |
| 效率（%） | 80 | |||
| 負載下的 | 信號繞組 （%） | 6≥Um＞5 12≥Um＞10 | ||
| 輸出電壓 | 控制繞組 （%） | 95%-105% UH | ||
| 空載下的 | 信號繞組 （%） | 6或12 | ||
| 輸出電壓 | 控制繞組 （%） | 1.1Um | ||
| 額定輸入電壓（V） | AC380±5% / AC220±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | ||||
| 型號 | JBK5-160 | JBK5-250 | JBK5-400 | JBK5-500 | JBK5-630 | |
| 物料編碼 | 6010034 | 6010035 | 6010036 | 6010037 | 6010038 | |
| 長B max | 96 | 96 | 120 | 120 | 150 | |
| 寬D max | 92 | 100 | 100 | 110 | 110 | |
| 高E max | 105 | 104 | 122 | 122 | 140 | |
| 安裝孔距 A | 84±0.175 | 84±0.175 | 90±0.175 | 90±0.175 | 122±0.2 | |
| 安裝孔距 C | 73.5±0.15 | 85±0.175 | 85±0.175 | 96±0.175 | 90±0.175 | |
| 安裝孔距 E | 5.5 | 5.8 | 5.8 | 5.8 | 7 | |
| F max | 1.5 | 1.5 | 2 | 2 | 2 | |
| 額定容量 （VA） | 160 | 250 | 400 | 500 | 630 | |
| 效率（%） | 85 | |||||
| 負載下的 | 信號繞組 （%） | 6≥Um＞5 12≥Um＞10 | ||||
| 輸出電壓 | 控制繞組 （%） | 95%-105% UH | ||||
| 空載下的 | 信號繞組 （%） | 6或12 | ||||
| 輸出電壓 | 控制繞組 （%） | 1.1Um | ||||
| 額定輸入電壓（V） | AC380±5% / AC220±5% | |||||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||||
| 備注 | ||||||
| 型號 | JBK5-800 | JBK5-1000 | JBK5-1000 | |
| 物料編碼 | 6010039 | 6010040 | 6010041 | |
| 長B max | 150 | 150 | 168 | |
| 寬D max | 128 | 190 | 125 | |
| 高E max | 142 | 142 | 155 | |
| 安裝孔距 A | 122±0.2 | 126±0.2 | 138±0.2 | |
| 安裝孔距 C | 105±0.2 | 152±0.2 | 105±0.2 | |
| 安裝孔距 E | 7 | 7 | 9 | |
| F max | 2 | 3 | 2 | |
| 額定容量 （VA） | 800 | 1000 | 1000 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 6≥Um＞5 12≥Um＞10 | ||
| 輸出電壓 | 控制繞組 （%） | 95%-105% UH | ||
| 空載下的 | 信號繞組 （%） | 6或12 | ||
| 輸出電壓 | 控制繞組 （%） | 1.1Um | ||
| 額定輸入電壓（V） | AC380±5% / AC220±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||

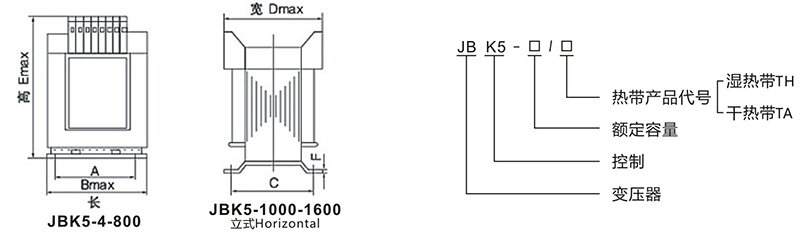

| 備注 | 臥式 | 立式 | ||
| 型號 | JBK5-1600 | JBK5-1600 | JBK5-2500 | |
| 物料編碼 | 6010042 | 6010043 | 6010044 | |
| 長B max | 170 | 168 | 194 | |
| 寬D max | 225 | 138 | 250 | |
| 高E max | 153 | 155 | 170 | |
| 安裝孔距 A | 140±0.2 | 138±0.2 | 170±0.2 | |
| 安裝孔距 C | 176±0.2 | 116±0.2 | 200±0.23 | |
| 安裝孔距 E | 7 | 9 | 7 | |
| F max | 3 | 2 | 4 | |
| 額定容量 （VA） | 1600 | 1600 | 2500 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 6≥Um＞4.5 12≥Um＞9 | ||
| 輸出電壓 | 控制繞組 （%） | 95%-105% UH | ||
| 空載下的 | 信號繞組 （%） | 6或12 | ||
| 輸出電壓 | 控制繞組 （%） | 1.1Um | ||
| 額定輸入電壓（V） | AC380±5% / AC220±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | 臥式 | 立式 | 臥式 | |
| 型號 | JBK5-3000 | JBK5-4000 | |
| 物料編碼 | 6010045 | 6010046 | |
| 長B max | 194 | 194 | |
| 寬D max | 250 | 250 | |
| 高E max | 190 | 200 | |
| 安裝孔距 A | 170±0.2 | 170±0.2 | |
| 安裝孔距 C | 200±0.23 | 200±0.23 | |
| 安裝孔距 E | 7 | 7 | |
| F max | 4 | 4 | |
| 額定容量 （VA） | 3000 | 3000 | |
| 效率（%） | 90 | ||
| 負載下的 | 信號繞組 （%） | 12.8≥Um＞9.6 13.5≥Um＞10 | |
| 輸出電壓 | 控制繞組 （%） | 95%-105% UH | |
| 空載下的 | 信號繞組 （%） | 6或12 | |
| 輸出電壓 | 控制繞組 （%） | 1.1Um | |
| 額定輸入電壓（V） | AC380±5% / AC220±5% | ||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | ||
| 備注 | 臥式 | 臥式 | |
| 型號 | JBK5-5000 | JBK5-6000 | JBK5-7000 | |
| 物料編碼 | 6010047 | 6010048 | 6010049 | |
| 長B max | 220 | 220 | 220 | |
| 寬D max | 286 | 286 | 286 | |
| 高E max | 215 | 215 | 250 | |
| 安裝孔距 A | 208±0.5 | 208±0.5 | 208±0.5 | |
| 安裝孔距 C | 240±0.5 | 240±0.5 | 240±0.5 | |
| 安裝孔距 E | 9 | 9 | 9 | |
| F max | 4 | 4 | 4 | |
| 額定容量 （VA） | 5000 | 6000 | 7000 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 15.2≥Um＞11 | ||
| 輸出電壓 | 控制繞組 （%） | |||
| 空載下的 | 信號繞組 （%） | |||
| 輸出電壓 | 控制繞組 （%） | |||
| 額定輸入電壓（V） | 0-380 / 0-220， 不帶±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | 臥式 | 臥式 | 臥式 | |
| 型號 | JBK5-7000 | JBK5-8000 | JBK5-10000 | |
| 物料編碼 | 6010050 | 6010051 | 6010052 | |
| 長B max | 240 | 270 | 270 | |
| 寬D max | 240 | 310 | 310 | |
| 高E max | 260 | 320 | 320 | |
| 安裝孔距 A | 200±0.5 | 225±0.5 | 225±0.5 | |
| 安裝孔距 C | 165±0.5 | 205±0.5 | 205±0.5 | |
| 安裝孔距 E | 12 | 12 | 12 | |
| F max | 4 | 4 | 5 | |
| 額定容量 （VA） | 7000 | 8000 | 10000 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 15.2≥Um＞11 | ||
| 輸出電壓 | 控制繞組 （%） | |||
| 空載下的 | 信號繞組 （%） | |||
| 輸出電壓 | 控制繞組 （%） | |||
| 額定輸入電壓（V） | 0-380 / 0-220 ， 不帶±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | 立式 | 立式 | 立式 | |
| 型號 | JBK5-15KVA | JBK5-20KVA | JBK5-30KVA | |
| 物料編碼 | 6010053 | 6010054 | 6010055 | |
| 長B max | 330 | 330 | 330 | |
| 寬D max | 270 | 300 | 320 | |
| 高E max | 480 | 480 | 480 | |
| 安裝孔距 A | 290 | 290 | 290 | |
| 安裝孔距 C | 150 | 180 | 200 | |
| 安裝孔距 E | 14 | 14 | 14 | |
| F max | 5 | 5 | 5 | |
| 額定容量 （VA） | 15000 | 20000 | 30000 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 15.2≥Um＞11 | ||
| 輸出電壓 | 控制繞組 （%） | |||
| 空載下的 | 信號繞組 （%） | |||
| 輸出電壓 | 控制繞組 （%） | |||
| 額定輸入電壓（V） | 0-380 / 0-220 ， 不帶±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | 立式 | 立式 | 立式 | |
| 型號 | JBK5-40KVA | JBK5-50KVA | JBK5-60KVA | |
| 物料編碼 | 6010056 | 6010057 | 6010058 | |
| 長B max | 330 | 440 | 440 | |
| 寬D max | 320 | 320 | 320 | |
| 高E max | 480 | 600 | 600 | |
| 安裝孔距 A | 290 | 380 | 380 | |
| 安裝孔距 C | 300 | 210 | 210 | |
| 安裝孔距 E | 14 | 14 | 14 | |
| F max | 5 | 7 | 7 | |
| 額定容量 （VA） | 40000 | 50000 | 60000 | |
| 效率（%） | 90 | |||
| 負載下的 | 信號繞組 （%） | 15.2≥Um＞11 | ||
| 輸出電壓 | 控制繞組 （%） | |||
| 空載下的 | 信號繞組 （%） | |||
| 輸出電壓 | 控制繞組 （%） | |||
| 額定輸入電壓（V） | 0-380 / 0-220， 不帶±5% | |||
| 額定輸出電壓（V） | 控制：AC220（127）/110 照明或控制：48/35/24 信號：12/6 | |||
| 備注 | 立式 | 立式 | 立式 | |
*各繞組容量分配可按照用戶要求制造
*此產品須在訂貨時備注臥式或立式
