屏蔽接線端子

TSK

產品描述

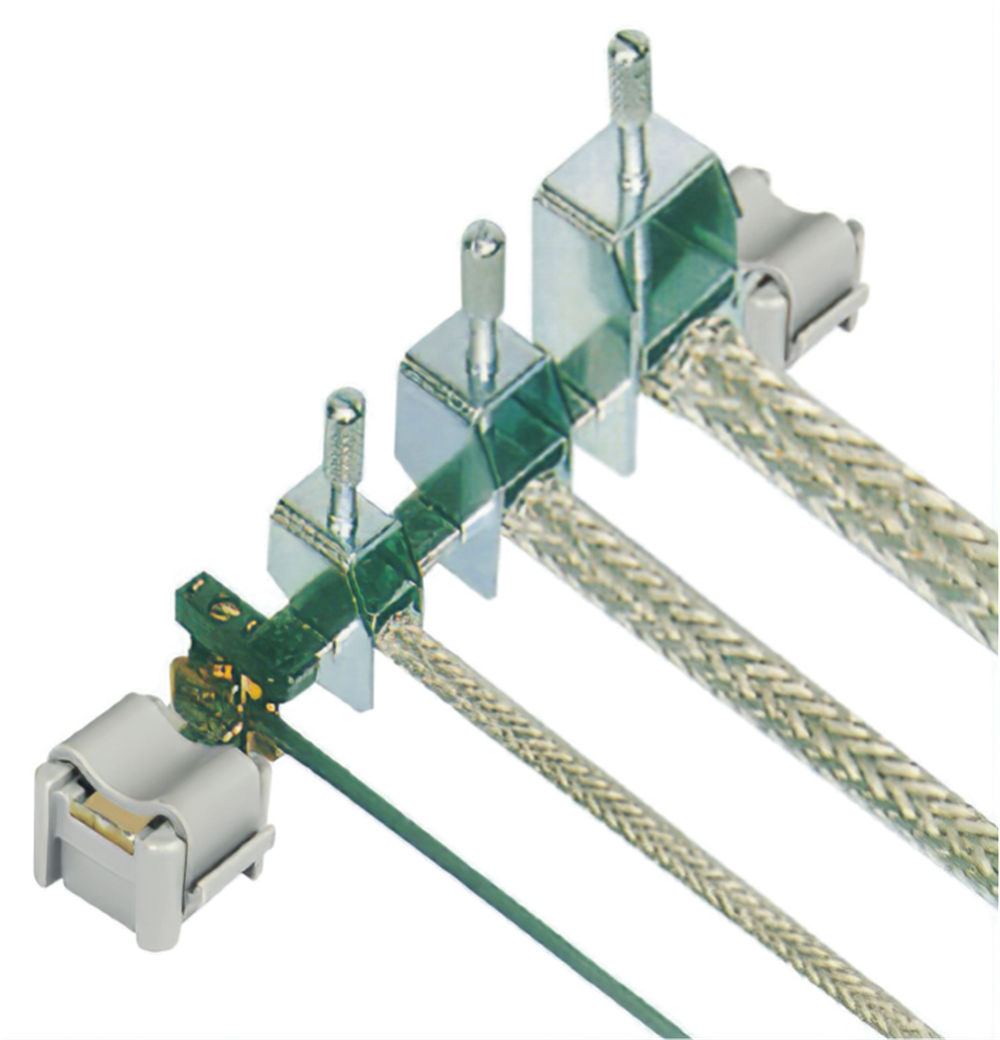

根據端子條的長度安裝兩個或者多個屏蔽支架TAB-SK這種支架使用前置的匯流條與導軌不僅電氣而且機械相連

，并由此與設備外殼接地相連，屏蔽段子的安裝非常簡單

，只需在接線后將TSK端子卡在匯流條上即可。

作用在電纜上的力可通過一彈性壓塊來調節

，由此可隨時保證與匯流條的最佳接觸

。如果電纜屏蔽不是在端子條前，而是在電氣柜的另一個地方接地

，在此種情況下，推薦使用屏蔽支座AB/SS

。如果需要將電纜屏蔽通過設備外殼的某一點接地

，這種屏蔽支座也適用于匯流條的絕緣安裝

。

型號參數

左右滑動表格查看更多

說明	型號	物料編碼	接線數據	件數 包裝單位

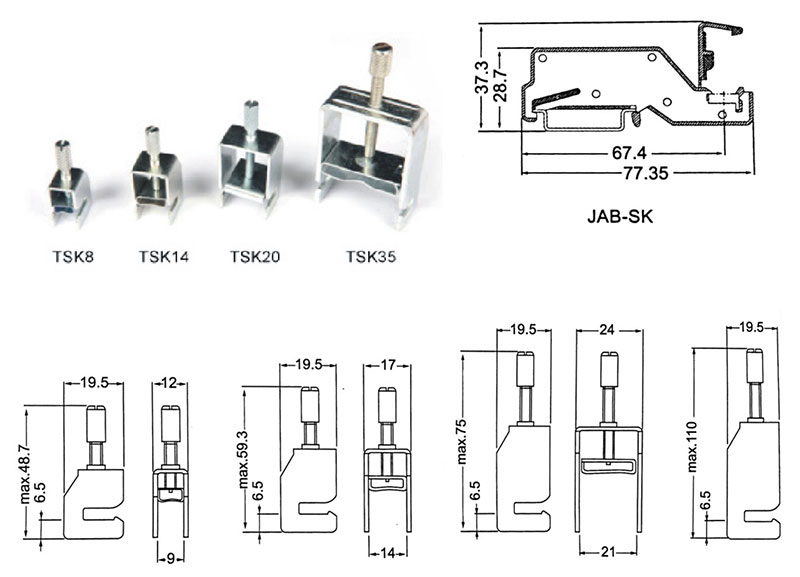

屏蔽接線端子：用于匯流條上夾緊電纜的屏蔽層屏蔽支架：可安裝于型導軌上，適用于10x3mm的匯流條	TSK 8	2011001	Φ8mm	10
	TSK 14	2011002	Φ14mm	10
	TSK 20	2011003	Φ20mm	10
	TSK 35	2011004	Φ35mm	10
	TAB-SK	2011005		10
N-匯流條： 10x3mm ，長1m，由銅制成，鍍錫	NLS-CU 3/10	2011010	Imax：140A	10
屏蔽支座：由絕緣材料制成，帶固定螺釘，適用于10x3mm或6x6的匯流條	AB/SS	2011011		10
屏蔽支座：由絕緣材料制成，帶固定螺釘，適用于10x3mm或6x6的匯流條	AB/2SS	2011012		10
