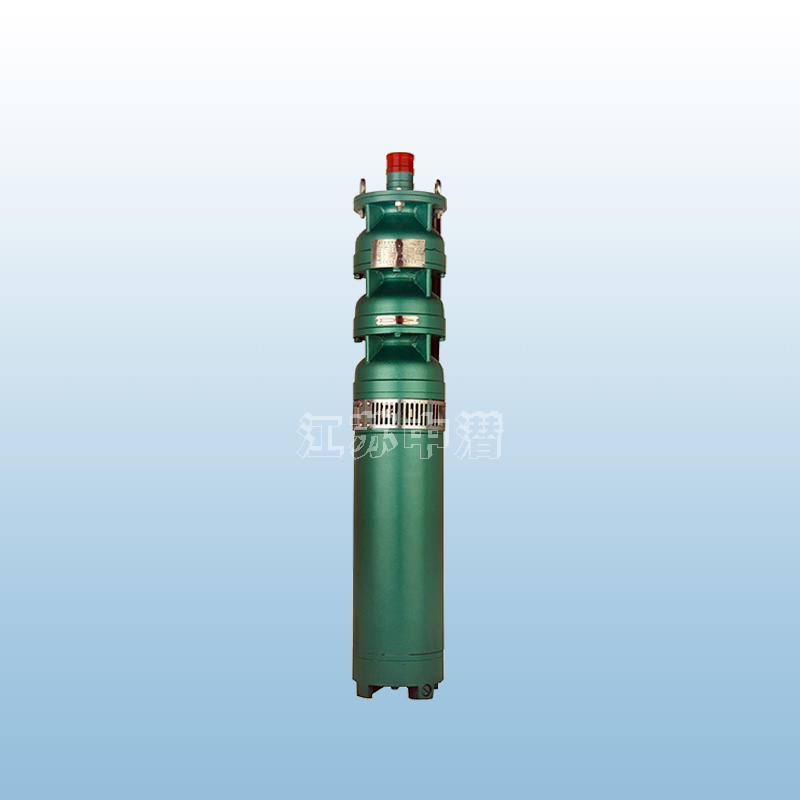

QJ井用潛水泵
一、簡介
QJ系列潛水電泵是深井提水的重要設備。該產品整個機組潛入水中工作,把地下水提取到地表,供城鄉工礦企業用水、排水,農業灌溉及在海水條件下使用等。
該系列潛水電泵設計完善、結構合理、具有噪音小、壽命長、體積小、重量輕、安裝維護方便、高效、節能燈特點。
使用條件:
1.電壓380V偏差不超過±5%,頻率50Hz偏差不超過±1%的三相交流電源。
2.電機腔內必須充滿蒸餾水(或潔凈的清水)。
3.水泵的首級葉輪至少應侵入動水位3m以下,電泵機組侵入靜水位以下不得大于70m,電機底部距井底不得小于5m。
4.水溫不高于20°。
5.水中固體物含量(按質量計)不大于0.01%。
6.水的酸堿度PH值6.5-8.5.
7.水中的硫化氫的含量不大于1.5㎎/L。
8.水中的氯離子的含量不大于400㎎/L。
二、型號意義
1.型號說明

三、潛水泵的選擇
1.對機井的了解事項:
為合理選擇和使用潛水電泵,需要了解下列各項內容:(1)使用條件中的各項要求。(2)深井管管內徑及深度。(3)深井的靜水位和動水位。(4)深井的較佳涌水量。
2.選擇潛水電泵的揚程的計算:
因潛水電泵葉輪侵入水中工作,故不考慮吸程,泵的總揚程為:H=H1+H2+V22/2g+h
式中:H1-動水位到泵座出口測壓點的垂直距離(米);
H2-泵座出口處壓力表讀數乘102(米),(壓力表單位為MPa);
V22/2g-泵座出口測壓點處動能水頭(米);
h-井內甭管的沿程損失。
四、結構說明
QJ系列清水電泵整個機組由泵工作部分、潛水電機、管路部分(包括揚水管,泵座等)電纜閘閥,控制柜等組成。泵與電機通過聯軸器直接相連潛入水中工作。
1.泵工作部分是機組的核心。由葉輪、中殼、上殼、泵軸、軸承、進水節、逆止閥和閥體等零件組成。
2.潛水電機是機組的動力源。由定子、轉子、上、下導軸承、止推軸承、底座、聯接架、密封裝置等構成。(詳見結構圖)
